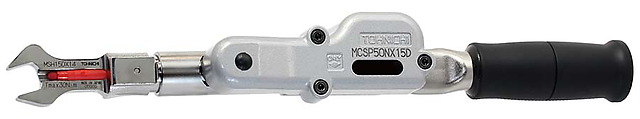

Tohnichi MCSP - Рожковые динамометрические ключи c маркировкой краской

MCSP
MCSP

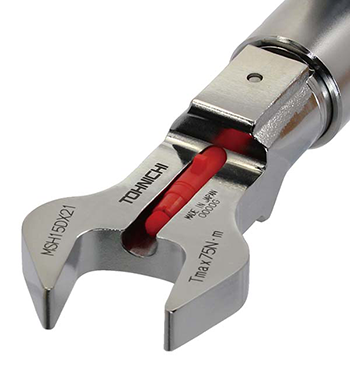

Сменная головка MSH15D с красным маркером
MCSP

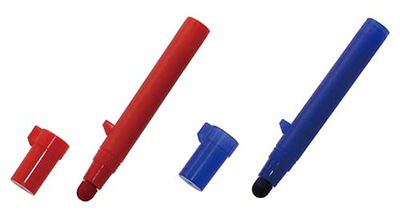

Красный и синий маркеры для маркировочных динамометрических ключей MCSP
MCSP

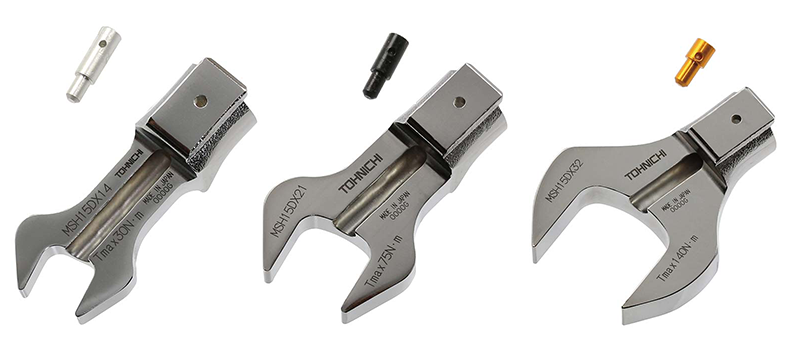

Сменные головки с крепежными штифтами для маркировочных динамометрических ключей MCSP
MCSP

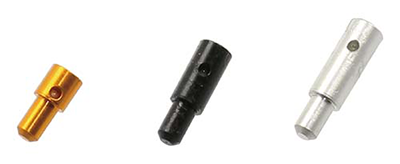

Крепежные штифты для маркеров у динамометрических ключей MCSP

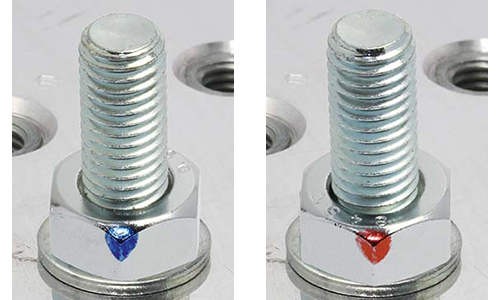

Маркировка соединений возможна двумя цветами - синим и красным.

Особенности

  • Динамометрический ключ предустановленного типа со сменной рожковой насадкой и с маркировкой затянутых соединений.
  • При достижении заданного крутящего момента ключ ставит отметку на ребре гайки (болта).
  • Обычно процедура маркировки следует за затяжкой, что может привести к ошибкам в силу человеческого фактора. Одновременная маркировка и затяжка позволяют исключить человеческую ошибку (принцип Pokayoke).
  • Предустановленный тип ключа очень удобен, когда надо производить много затяжек с одинаковым усилием - например, на конвейере.
  • Сменные головки MSH15D (специальной конструкции для размещения маркера) предлагают выбор из 14 типоразмеров, для гаек (болтов) от 12 до 32 мм. Головки приобретаются отдельно от ключа.
  • Размеры головок MSH15D более компактны, чем у серии SH, что позволяет использовать их в ограниченном пространстве (обычные головки SH для данного ключа не подходят).
  • В ключах используются маркеры двух цветов на выбор - синий или красный. Одного маркера хватает примерно на 2000 отметок, затем он заменяется на новый (маркеры приобретаются отдельно).
  • Штифты для крепления маркера к различным головкам также приобретаются отдельно.
  • Ключи пригодны как для горизонтальной, так и для вертикальной маркировки.
  • Точность: ±3%.

Применение

  • Маркирование краской затянутых гаек, снижает количество ошибок.
  • Затяжка резьбовых соединений при сборке оборудования и техники.
  • Ремонт автотранспорта, где требуется точный крутящий момент.
  • Затягивание трубопроводов на гидравлических и пневматических устройствах.
  • Используются при строительстве электрических,телекоммуникационных, энергетических установок, при обслуживании оборудования для кондиционирования воздуха, установок для добычи природного газа и т.п.

Динамометрические ключи с маркировкой и защитой от ошибки MCSP

Ключ MCSP с моментом 10 - 140 Нм

Ключ MCSP с моментом 10 - 140 Нм
Ключ MCSP с моментом 10 - 140 Нм

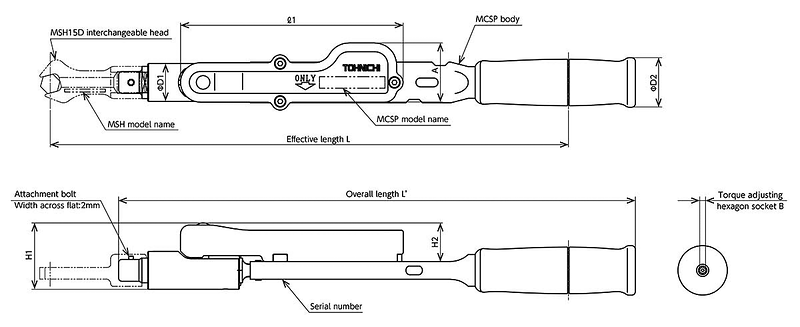

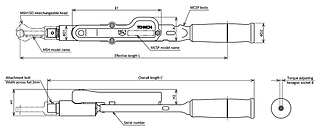

Модель Крутящий момент, Нм Длина рычага L, мм Общая длина L', мм ℓ1, мм А, мм D1, мм D2, мм H1, мм H2, мм B, мм Максимальное усилие, Н Вес, кг Цена, руб
MCSP50NX15D10 - 50282283163,540,6233443,621,541770,65 120795.62
MCSP100NX15D20 - 100355356195,540,6263445,621,542811 , 1 128639.49
MCSP140NX15D30 - 140418,5419,5195,540,6263445,621,543341133868.73

Сменные маркирующие головки MSH15D

Сменные маркирующие головки MSH15D
Сменные маркирующие головки MSH15D
Модель Максимальное усилие, Нм Внешняя ширина, мм Толщина, мм Вес, г Фиксирующий штифт Цена, руб
MSH15DX1230308821671 серебристый 23531.62
MSH15DX1330318831671 серебристый 23531.62
MSH15DX143032884,51671 серебристый 23531.62
MSH15DX1640358951671 серебристый 23531.62
MSH15DX1755389106,51671 серебристый 23531.62
MSH15DX18553991081671 серебристый 23531.62
MSH15DX195539101151672 черный 23531.62
MSH15DX217544101231672 черный 23531.62
MSH15DX22754411132,51672 черный 23531.62
MSH15DX247546111321672 черный 23531.62
MSH15DX261005012152,51673 золотистый 23531.62
MSH15DX271005112150,51673 золотистый 23531.62
MSH15DX3014058131921673 золотистый 23531.62
MSH15DX321406013194,51673 золотистый23531.62

Фиксирующие штифты для маркеров головок MSH15D

Фиксирующие штифты для маркеров головок MSH15D
Фиксирующие штифты для маркеров головок MSH15D
Артикул Цвет Для головок Цена, руб
1671серебристый12 - 18 мм 2353.16
1672черный19 - 24 мм 2353.16
1673золотистый26 - 32 мм2353.16

Маркеры для ключей MCSP

Маркеры для ключей MCSP
Маркеры для ключей MCSP
Артикул Наименование Кол-во в упаковке Цена, руб
1651MCSP Маркер красный10 шт. 8889.72
1652MCSP Маркер красный100 шт. 78700.17
1653MCSP Маркер синий10 шт. 8889.72
1654MCSP Маркер синий100 шт.78700.17
