Tohnichi CMQSP - Динамометрические ключи с маркировкой краской

CMQSP

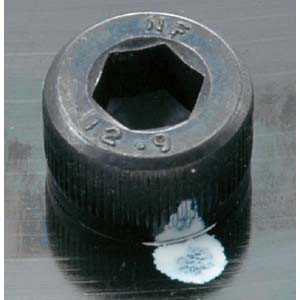

Пример маркированного соединения при помощи ключа CMQSP.

Особенности

  • Динамометрические ключи предустановленного типа с защитой от ошибки с маркировкой затянутых соединений.
  • Момент затяжки не регулируется, не забывайте указывать его при заказе ключа.
  • Специальная конструкция ключа с маркером, расположенным сбоку от болта.
  • Когда достигается установленный момент затяжки, маркируется не только головка болта, но и поверхность возле болта, что впоследствии помогает не только установить затянутые соединения, но и проверить, не ослабли ли они (при откручивании болтов обнаружится несовпадение меток).
  • Поскольку маркировка производится автоматически, ошибка человека в данном случае невозможна (Pokayoke).
  • Маркер представляет собой чернильный картридж.
  • Одной заправки картриджа хватает для нанесения примерно 3000 отметок.
  • Быстросохнущие чернила сохраняют отметку долгое время после отгрузки.
  • Доступны два цвета для маркировки - белый и желтый.
  • Чернила для макрера приобретаются отдельно.
  • Ключ работает с шестигранными битами для затягивания болтов с внутренним шестигранником.
  • В комплект поставки входят: ключ, 2 шестигранные биты (одна запасная), головка маркера, маркер, регулировочный ключ, инструкция по эксплуатации.
  • Точность: ±3%.
  • Ключи пригодны для международного использования, включая регион ЕС.
  • Соответствуют требованиям по калибровке стандарта ISO 6789 по типу II класс B.

Применение

  • Используются в случаях, когда важно не пропустить при затяжке ни одно соединение.
  • Также позволяют визуально обнаружить ослабление соединений.

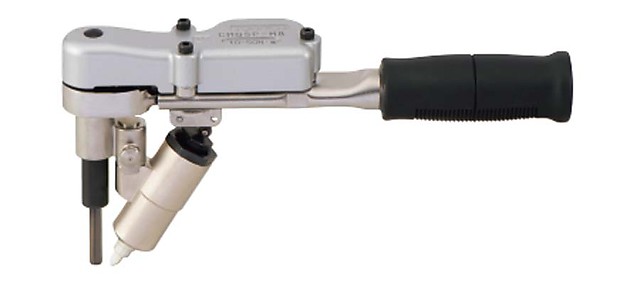

Динамометрический маркировочный ключ CMQSP

Ключи CMQSP с моментом 5 - 140 Нм

Ключи CMQSP с моментом 5 - 140 Нм
Ключи CMQSP с моментом 5 - 140 Нм

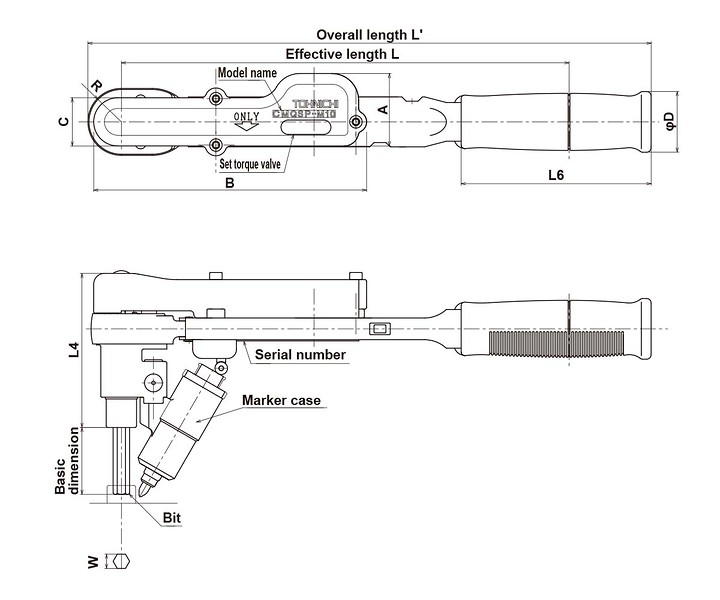

Модель Крутящий момент, Нм Цена деления, Нм Шестигранник, мм Длина биты L1, мм Максимальное усилие, Н Длина рычага L, мм Общая длина L', мм A, мм B, мм C, мм R, мм φD, мм L4, мм L6, мм Вес, кг Цена, руб
CMQSP-M65 - 2553714017824940,612127163491870,85 198449.94
CMQSP-M810 - 5063427917824940,612127163491870,85 198449.94
CMQSP-M1020 - 100837,538925131440,615327173488106,51,1 204202.12
CMQSP-M1230 - 140103844431537940,615327193490106,51,2210215.75

Головка маркера для CMQSP

Артикул Наименование Цена, руб
792Головка маркера для CMQSP22224.30

Биты для ключей CMQSP

Артикул Наименование Цена, руб
724Бита для CMQSP-M6 2353.16
725Бита для CMQSP-M8 2353.16
726Бита для CMQSP-M10 2353.16
727Бита для CMQSP-M122472.01

Чернила для заправки CMQSP

Артикул Наименование Цвет Цена, руб
406Чернила для заправки CMQSPбелый по запросу
772Чернила для заправки CMQSPжелтыйпо запросу
