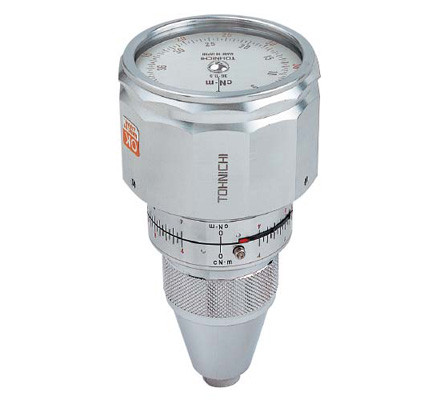

Tohnichi ATG / BTG(-S) - измеритель крутящего момента на вращающихся деталях

Особенности

Измеритель крутящего момента малой величины на вращающихся деталях.
Может работать как по часовой стрелке, так и против.
Оснащен 3-х кулачковым патроном.
Кнопка фиксатора помогает легко фиксировать зажим.
Шкала циферблата рассчитана на 270 градусов и оснащена стопором, что предотвращает перегрузку.
Боковая шкала обеспечивает отличную видимость.
Доступны модели с запоминающим устройством максимального значения момента на циферблате (кроме модели ATG045CN).
На боковой шкале запоминающее устройство установлено по умолчанию на всех моделях, кроме ATG045CN.
У всех измерителей алюминиевая крышка и стальной патрон. Резиновый чехол доступен как опция (приобретается дополнительно).
При измерении крутящего момента на вращающихся деталях необходимо зажать в патроне не менее 10 мм вала.
«-S» в конце типа модели указывает, что измеритель поставляется с запоминающим устройством максимального значения момента.
Точность: ±2%.

Применение

Для измерения крутящего момента малой величины на вращающихся деталях, а также для калибровки динамометрического инструмента.

Тестеры ATG / BTG с моментом 0,05 - 150 сНм

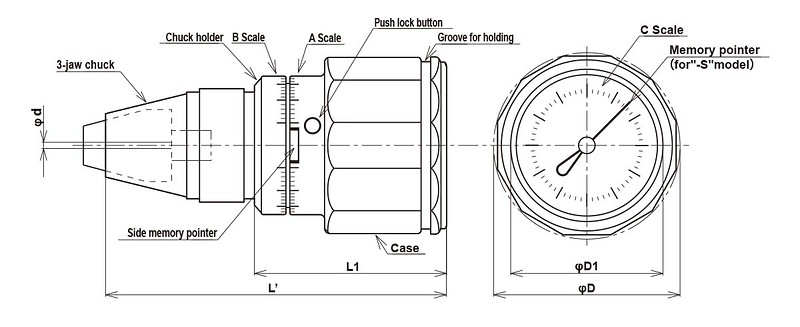

Артикул	Крутящий момент, сНм	Цена деления, сНм	L', мм	D, мм	d, мм	D1, мм	L1, мм	Вес, кг	Цена, руб
ATG045CN	0.05 - 0.45	0,01	89	43,5	1 - 6.5	35	51	0,18	91807.63
ATG09CN	0.1 - 0.9	0,02	89	43,5	1 - 6.5	35	51	0,18	по запросу
ATG1.5CN	0.2 - 1.5	0,02	89	43,5	1 - 6.5	35	51	0,18	92795.37
ATG3CN	0.3 - 3	0,05	89	43,5	1 - 6.5	35	51	0,18	по запросу
ATG6CN	0.5 - 6	0,1	89	43,5	1 - 6.5	35	51	0,18	по запросу
ATG12CN	1 - 12	0,2	89	43,5	1 - 6.5	35	51	0,18	по запросу
ATG24CN	3 - 24	0,5	89	43,5	1 - 6.5	35	51	0,18	по запросу
BTG15CN	2 - 15	0,2	119	64,2	1 - 8.5	53	67	0,52	127593.64
BTG24CN	3 - 24	0,5	119	64,2	1 - 8.5	53	67	0,52	по запросу
BTG36CN	4 - 36	0,5	119	64,2	1 - 8.5	53	67	0,52	по запросу
BTG60CN	6 - 60	1	119	64,2	1 - 8.5	53	67	0,52	127593.64
BTG90CN	10 - 90	1	119	64,2	1 - 8.5	53	67	0,52	по запросу
BTG150CN	20 - 150	2	119	64,2	1 - 8.5	53	67	0,52	по запросу

Тестеры ATG-S / BTG-S с моментом 0,05 - 150 сНм

С запоминающим устройством максимального момента на циферблате.

Артикул	Крутящий момент, сНм	Цена деления, сНм	L', мм	D, мм	d, мм	D1, мм	L1, мм	Вес, кг	Цена, руб
ATG09CN-S	0.1 - 0.9	0,02	89	43,5	1 - 6.5	35	51	0,18	109814.20
ATG1.5CN-S	0.2 - 1.5	0,02	89	43,5	1 - 6.5	35	51	0,18	109814.20
ATG3CN-S	0.3 - 3	0,05	89	43,5	1 - 6.5	35	51	0,18	109814.20
ATG6CN-S	0.5 - 6	0,1	89	43,5	1 - 6.5	35	51	0,18	109814.20
ATG12CN-S	1 - 12	0,2	89	43,5	1 - 6.5	35	51	0,18	109814.20
ATG24CN-S	3 - 24	0,5	89	43,5	1 - 6.5	35	51	0,18	109814.20
BTG15CN-S	2 - 15	0,2	119	64,2	1 - 8.5	53	67	0,52	154524.27
BTG24CN-S	3 - 24	0,5	119	64,2	1 - 8.5	53	67	0,52	154524.27
BTG36CN-S	4 - 36	0,5	119	64,2	1 - 8.5	53	67	0,52	154524.27
BTG60CN-S	6 - 60	1	119	64,2	1 - 8.5	53	67	0,52	154524.27
BTG90CN-S	10 - 90	1	119	64,2	1 - 8.5	53	67	0,52	154524.27
BTG150CN-S	20 - 150	2	119	64,2	1 - 8.5	53	67	0,52	154524.27

Набор для калибровки ATG/BTG/ATGE/BTGE

Модель	Комплектность	Для моделей	Цена, руб
ATGTCL24CN	Основной блок, калибровочный ролик - 2 шт., трос - 2 шт., мерный поддон (5г x 1, 100г x 1), шестигранный ключ	ATG/ATGE-G	570510.88
BTGTCL150CN	Основной блок, калибровочный ролик - 2 шт., трос - 2 шт., мерный поддон(5г x 1, 100г x 1), шестигранный ключ	BTG/BTGE-G	608422.94

Дополнительные грузы

Артикул	Вес, кг	Цена, руб
WP-TCL5	5 кг	57854.49
WP-TCL2	2 кг	53998.58
WP-TCL1	1 кг	38569.66
WS-TCL2	Набор грузов (2 кг)	по запросу
