Tohnichi AC2 - динамометрический ключ пневматический

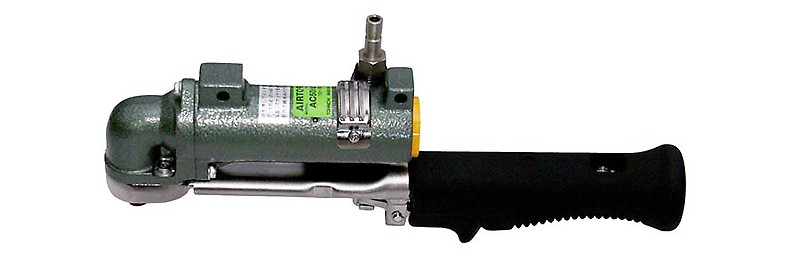

AC2 — Полуавтоматический динамометрический ключ с пневмоприводом AC50N2

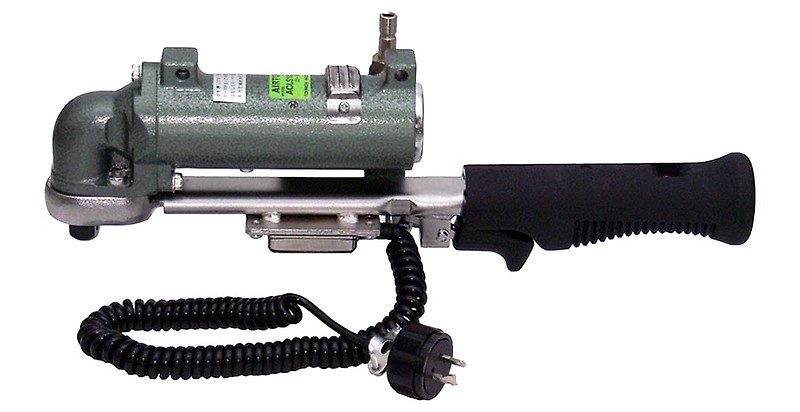

AC2 — Полуавтоматический динамометрический ключ с пневмоприводом и концевым выключателем ACLS100N2

Пневматические динамометрические ключи для сборочных производств.

Особенности

Полуавтоматический динамометрический ключ с пневматическим приводом с блокировкой регулировки момента затяжки.
Один инструмент с высокой эффективностью осуществляет обе ступени затяжки - предварительную и точную.
Предварительная затяжка быстро осуществляется при помощи пневматического двигателя, а затем точная затяжка производится вручную как обычным динамометрическим ключом.
Пневмопривод активируется при помощи спускового крючка под рукояткой.
Момент затяжки выставляется при помощи специального ключа и шкалы, проградуированной в Нм.
Ключ легко калибруется при помощи тестера.
Модели серии LS оснащаются концевым выключателем, который при подключении к счётчику CNA-4mk2 позволяет настроить систему защиты от ошибок (Pokayoke).
Максимальная длина витого шнура моделей LS - 2 метра.
Точность: ±3%.
Все ключи пригодны для международного использования, включая регион ЕС.
Соответствуют требованиям по калибровке стандарта ISO 6789 по типу II класса A.

Применение

Используются для ускорения операции точной затяжки соединений в массовом производстве.

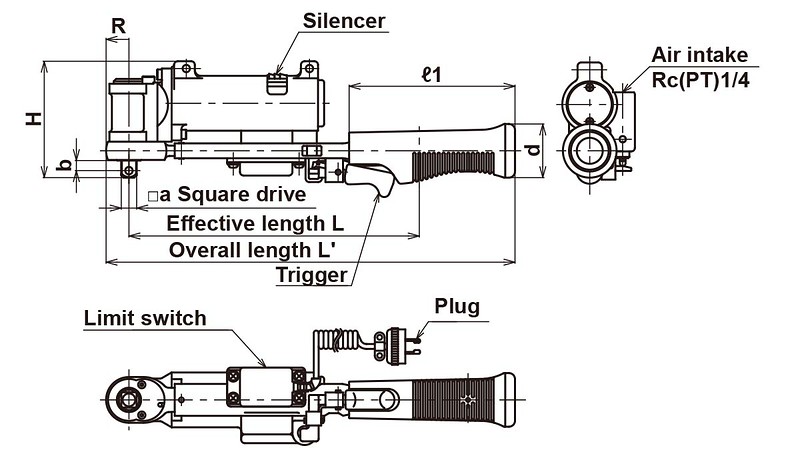

Ключи AC2 с моментом 5 - 100 Нм

Штуцер: Rc(PT)1/4

Модель	Крутящий момент, Нм	Цена деления, Нм	Концевой выключатель	Предварительный момент, Нм	Скорость вращения, об/мин	Размер болтов	Размер высокопрочных болтов	Максимальное усилие, Н	Поток, м³/мин	Уровень шума, dB(A)	Длина рычага L, мм	Общая длина L', мм	H, мм	a, "	b, мм	R, мм	d, мм	ℓ1, мм	Вес, кг	Цена, руб
AC25N	5 - 25	0,25	нет	11	1000	(M7)	M6	139	0,2	79	198,5	293	82,4	3/8	11,5	16	44	136	1	388922.91
AC50N	10 - 50	0,5	нет	11	1000	M8	M6(M7)	278	0,29	79	198,5	293	82,4	3/8	11,5	16	44	136	1,5	по запросу
AC100N	20 - 100	1	нет	17,5	900	M10	M8	420	0,31	79	238	335	95,5	1/2	14,5	18,75	44	136	2	по запросу
ACLS25N	5 - 25	0,25	есть	11	1000	(M7)	M6	139	0,2	79	198,5	293	82,4	3/8	11,5	16	44	136	1,2	по запросу
ACLS50N	10 - 50	0,5	есть	11	1000	M8	M6(M7)	278	0,29	79	198,5	293	82,4	3/8	11,5	16	44	136	1,7	по запросу
ACLS100N	20 - 100	1	есть	17,5	900	M10	M8	420	0,31	79	238	335	95,5	1/2	14,5	18,75	44	136	2,2	по запросу

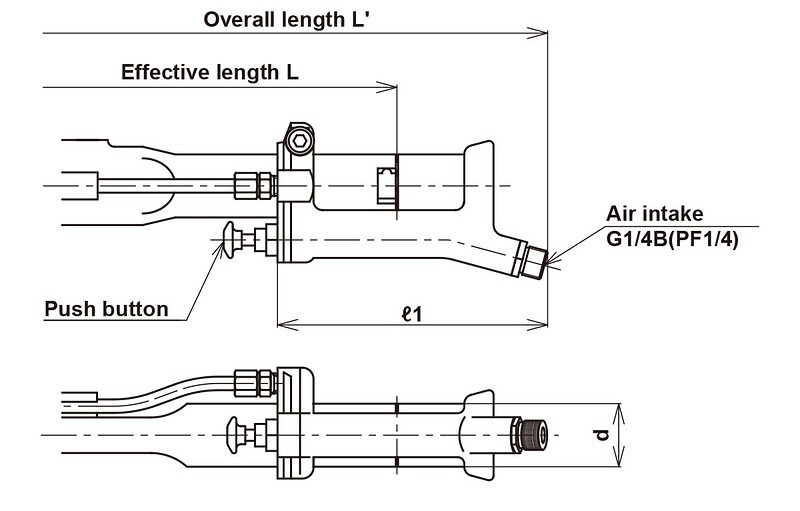

Ключи AC2 с моментом 40 - 180 Нм

Штуцер: G1/4B(PF1/4)

Модель	Крутящий момент, Нм	Цена деления, Нм	Концевой выключатель	Предварительный момент, Нм	Скорость вращения, об/мин	Размер болтов	Размер высокопрочных болтов	Максимальное усилие, Н	Поток, м³/мин	Уровень шума, dB(A)	Длина рычага L, мм	Общая длина L', мм	H, мм	a, "	b, мм	R, мм	d, мм	ℓ1, мм	Вес, кг	Цена, руб
AC180N	40 - 180	2	нет	19	800	M12	M10	500	0,31	79	400	489	109	1/2	16,2	22,5	28	115	3,3	по запросу
ACLS180N	40 - 180	2	есть	19	800	M12	M10	500	0,31	79	400	489	109	1/2	16,2	22,5	28	115	3,5	по запросу
