Tohnichi RTDLS / RNTDLS - Динамометрические отвертки с защитой от ошибки (Pokayoke)

RTDLS / RNTDLS
RTDLS / RNTDLS

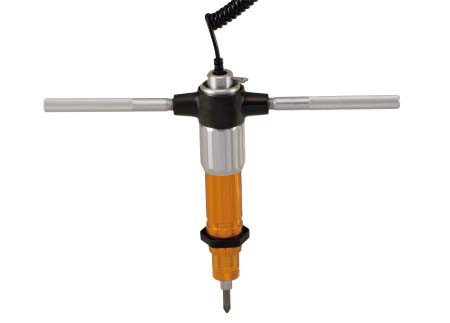

Динамометрическая отвертка с защитой от ошибки RTDLS500CN с дополнительной рукояткой, облегчающей затягивание

Особенности

  • Динамометрические отвертки с защитой от ошибки (Pokayoke) с выходным концевым выключателем.
  • При достижении установленного крутящего момента выключатель активируется, и отвертка начинает проворачиваться, не допуская превышения установленного значения.
  • Модели RTDLS - регулируемого типа, с возможностью установки оператором крутящего момента.
  • Модели RNTDLS - предустановленного типа, удобны при многократных затяжках с одинаковым крутящим моментом.
  • Концевой выключатель можно подключить к CNA-4mk3 - специальному устройству для предотвращения пропущенного затягивания при работе.
  • На сборочной линии возможна установка системы блокировки, пока все затяжки не будут произведены должным образом. Для этого концевой выключатель подключается к ПЛК - программируемому логическому контроллеру.
  • Отвертки LS снабжены прочным скручиваемым шнуром длиной 2 метра.
  • Модель RTDLS500CN может оснащаться дополнительной рукояткой, облегчающей затяжку (приобретается дополнительно).
  • Для бит с посадкой 1/4" (6,35 мм).
  • Точность: ±3%.
  • Сертифицированы для международного использования, включая регион ЕС.
  • Соответствуют процедурам калибровки ISO 6789 Тип II Класс D.

Применение

  • Динамометрические отвертки с защитой от ошибки успешно применяются на конвейерах, а также везде, где важно четкое выполнение всех операций по затяжке.

Динамометрические отвертки с защитой от ошибки (Pokayoke) RTDLS / RNTDLS

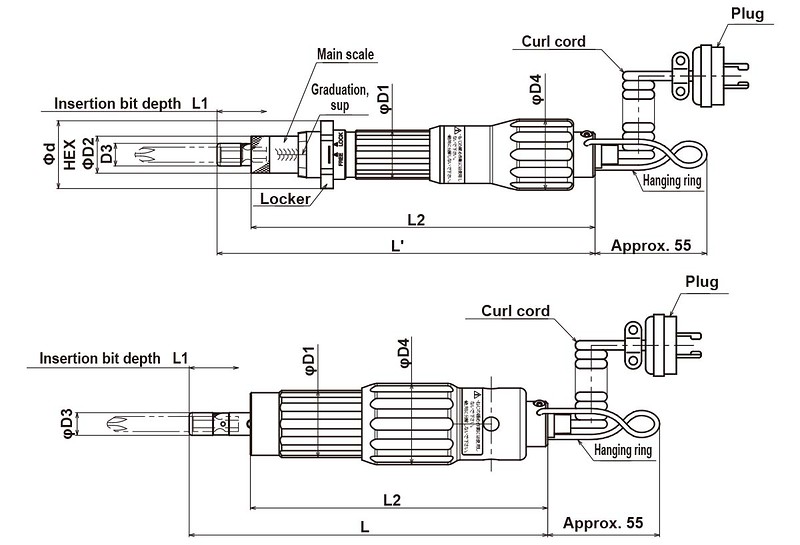

Отвертки RTDLS / RNTDLS с моментом 20 - 500 Нм

Отвертки RTDLS / RNTDLS с моментом 20 - 500 Нм
Отвертки RTDLS / RNTDLS с моментом 20 - 500 Нм
Модель Крутящий момент, cНм Цена деления, сНм Размер малых винтов Размер крепежных винтов Общая длина L', мм D1, мм D2, мм D3, мм D4, мм L1, мм L2, мм d, мм W, мм Вес, кг Цена, руб
RTDLS120CN20 - 1201M3.5M3, M3.51842418113524157.5 - 167.533300,34 87328.43
RTDLS260CN60 - 2602M4, M4.5M42013023113524175.3 - 185.34137,50,45 92296.22
RTDLS500CN100 - 5002,5M5, M6M4.52123325,5114024186.5 - 198.545410,54 99617.17
RNTDLS120CN40 - 120ーM3.5M3, M3.516624ー113524133,5ーー0,32 76085.55
RNTDLS260CN100 - 260ーM4, M4.5M416730ー113524136,5ーー0,39 84713.81
RNTDLS500CN200 - 500ーM5, M6M4.517533ー114024144,8ーー0,4893342.07

Отправить запрос
