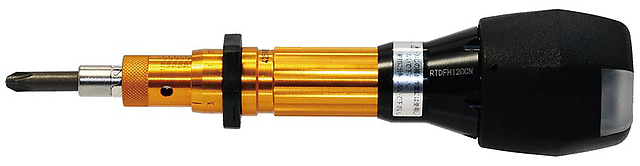

Tohnichi RTDFH / RNTDFH - Динамометрические отвертки с защитой от ошибки (Pokayoke) с беспроводной передачей данных

RTDFH / RNTDFH

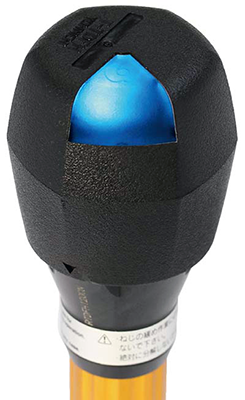

Световой индикатор - синий

Синий

Синий индикатор на рукоятке означает, что установленный крутящий момент достигнут. Все в порядке.

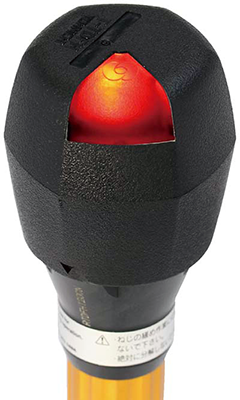

Световой индикатор - красный

Красный

Красный индикатор означает, что что-то в процессе затяжки пошло не так (усилие, количество затяжек, или другое).

Особенности

  • Динамометрические отвертки с защитой от ошибки (Pokayoke) с беспроводной передачей данных.
  • Когда достигается установленный момент затяжки, отвертка начинает проворачиваться и посылает сигнал о затяжке на приемник.
  • С отверткой используется приемник R-FH256, который также работает с беспроводными электронными динамометрическими ключами Pokayoke FH-256MC. Таким образом, используя одновременно ключи и отвертки Pokayoke , можно значительно сэкономить средства.
  • Если затяжка прошла успешно - индикатор в ручке отвертки загорается синим цветом, если что-то в процессе пошло не так - красным. Система обратной связи позволяет контролировать весь рабочий процесс.
  • Отсутствие провода повышает удобство использования отвертки.
  • Для проверки состояния связи используется система ответа от оператора.
  • Система скачкообразной перестройки частоты повышает надежность передачи.
  • Идентификаторы четырех винтовых отверток могут быть проверены одним приемником (при использовании мульти-коробки I / O-FH256). Это упрощает создание системы защиты от ошибок с помощью контролера CNA-4mk3 (например, остановка конвейера, пока все соединения не будут верно затянуты).
  • На отвертку RNTDFHS500 может устанавливаться вспомогательная рукоятка, облегчающая завинчивание (в комплект не входит, приобретается отдельно).
  • Отвертки серии RTDFH - с регулируемым моментом затяжки, а серия RNTDFH - предустановленного типа.
  • Работают с битами с посадкой 1/4" (6,35 мм).
  • Точность: ±3%.
  • Соответствует стандартам калибровки ISO6789 типа II класса D или класса E.

Применение

  • Динамометрические отвертки с защитой от ошибки успешно применяются на конвейерах, а также везде, где важно четкое выполнение всех операций по затяжке.

Отвертки RTDFH с моментом 20 - 500 Нм

Отвертки RTDFH с моментом 20 - 500 Нм
Отвертки RTDFH с моментом 20 - 500 Нм

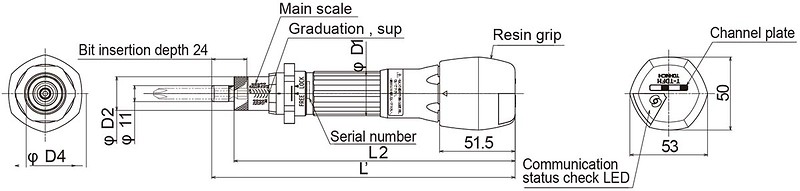

Модель Крутящий момент, cНм Цена деления, сНм Размер малых винтов Размер крепежных винтов Общая длина L', мм D1, мм D2, мм D4, мм L2, мм Вес, кг Цена, руб
RTDFH120CN20 - 1201М3.5M3, M3.5190,5241833164 - 1740,28 187872.59
RTDFH260CN60 - 2602M4, М4.5M4207,5302341181.8 - 191.80,38 по запросу
RTDFH500CN100 - 5005M5, M6М4.5218,53325,545193 - 2050,49по запросу

Отвертки RNTDFH с моментом 20 - 500 Нм

Отвертки RNTDFH с моментом 20 - 500 Нм
Отвертки RNTDFH с моментом 20 - 500 Нм

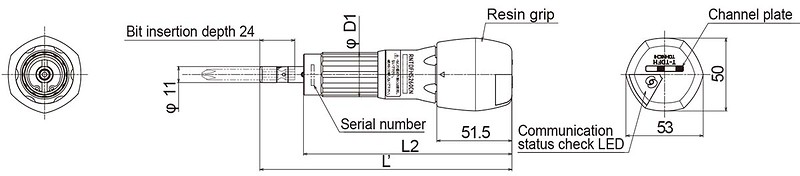

Модель Крутящий момент, cНм Размер малых винтов Размер крепежных винтов Общая длина L', мм D1, мм L2, мм Вес, кг Цена, руб
RNTDFH120CN40 - 120М3.5M3, M3.5166241400,26 173991.31
RNTDFH260CN100 - 260M4, М4.5M4167301430,32 182258.30
RNTDFH500CN200 - 500M5, M6М4.517533151,30,43199690.70

Отправить запрос
