Tohnichi QSP / QSP-MH - Динамометрические ключи с предустановленным моментом затяжки

Особенности

Предустановленный момент затяжки.
Установленный крутящий момент не может быть изменен без использования специального инструмента (продается отдельно), что не позволяет оператору изменять крутящий момент по ошибке.
Четкий звук «щелчка» сигнализирует об окончании затяжки при достижении заданного крутящего момента.
Храповая головка имеет 24 зубца с рабочим диапазоном 15 градусов, что позволяет использовать ключ в условиях ограниченного пространства.

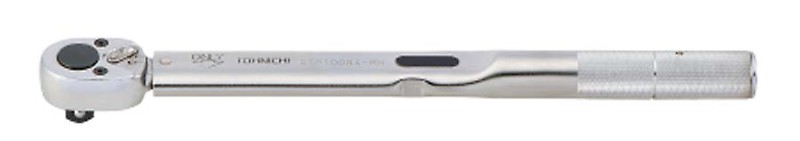

Ключи серии QSP-MH отличаются полностью металлической рукояткой, что позволяет использовать их в местах, где руки часто испачканы в масле, смазке, химикатах и т.п. (например, в мастерских или гаражах).
Точность: ±3%.
Внесены в реестр средств измерений!
Сертифицированы для международного использования, включая регион ЕС. Соответствует процедурам калибровки ISO 6789 Тип II Класс B.
При заказе ключа указывайте нужный момент затяжки!

Применение

Для сборки узлов в массовом производстве.

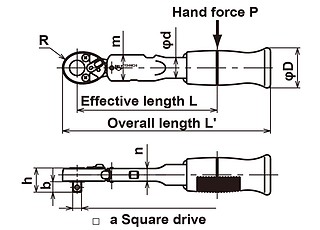

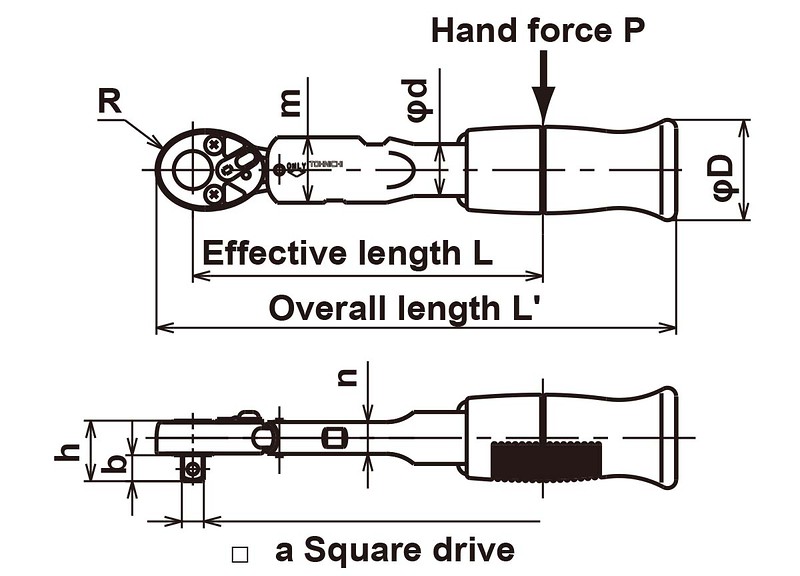

Ключи QSP с моментом 0,3 - 12 Нм

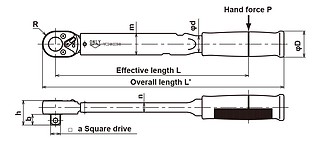

Модель	Крутящий момент, Нм	Размер болтов	Размер высокопрочных болтов	Максимальное усилие, Н	Длина рычага L, мм	Общая длина L', мм	a, "	b, мм	R, мм	h, мм	m, мм	n, мм	d, мм	D, мм	Вес, кг	Рукоятка	Цена, руб
QSP1.5N4	0.3 - 1.5	M3, M3.5	M2.5	15	120	165	1/4	7,5	11,5	17,5	19	9,2	15	24	0,16	Резина	33467.18
QSP3N4	0.6 - 3	M4, M4.5	M3, M3.5	30	120	165	1/4	7,5	11,5	17,5	19	9,2	15	24	0,16	Резина	33467.18
QSP6N4	1 - 6	M5, M6	M4, M4.5	45	120	165	1/4	7,5	11,5	17,5	19	9,2	15	24	0,19	Резина	33467.18
QSP12N4	2 - 12	M7	M5, M6	89	125	175	1/4	7,5	11,5	17,5	19	9,2	15	24	0,19	Резина	33467.18

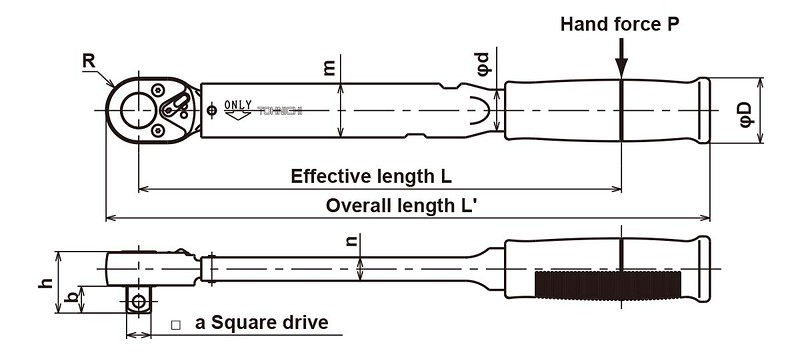

Ключи QSP с моментом 5 - 140 Нм

Модель	Крутящий момент, Нм	Размер болтов	Размер высокопрочных болтов	Максимальное усилие, Н	Длина рычага L, мм	Общая длина L', мм	a, "	b, мм	R, мм	h, мм	m, мм	n, мм	d, мм	D, мм	Вес, кг	Рукоятка	Цена, руб
QSP25N3-1/4	5 - 25	M8	M7	155	161	215	1/4	7,5	13	18,5	19	9,2	15	29	0,25	Резина	33467.18
QSP25N3	5 - 25	M8	M7	155	161	215	3/8	11	13	22	19	9,2	15	29	0,25	Резина	33467.18
QSP50N3	10 - 50	M10	M8	281	178	240	3/8	11	16	25,6	25,5	11,2	20	34	0,4	Резина	34513.03
QSP100N4-3/8	20 - 100	M12, M14	M10	398	251	315	3/8	11	17	29	28	12,2	21,7	34	0,65	Резина	38696.43
QSP100N4	20 - 100	M12, M14	M10	398	251	315	1/2	14	17	32	28	12,2	21,7	34	0,65	Резина	38696.43
QSP140N3	30 - 140	M16	M12	444	315	380	1/2	14	18,8	33,5	28	12,2	21,7	34	0,7	Резина	43664.21

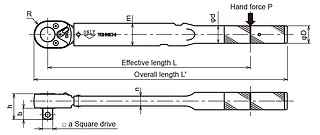

Ключи QSP (MH) с моментом 5 - 420 Нм

Модель	Крутящий момент, Нм	Размер болтов	Размер высокопрочных болтов	Максимальное усилие, Н	Длина рычага L, мм	Общая длина L', мм	a, "	b, мм	R, мм	h, мм	m, мм	n, мм	d, мм	D, мм	Вес, кг	Рукоятка	Цена, руб
QSP200N4	40 - 200	M18	M14	500	400	465	1/2	15,4	20	38,4	35	15	27,2	27,2	1,2	Металл	49939.32
QSP280N3-1/2	40 - 280	M20	M16	467	600	665	1/2	15,4	22,5	39,9	35	15	27,2	27,2	1,8	Металл	65365.60
QSP280N3	41 - 280	M20	M16	467	600	665	3/4	20,5		44,5	35	15	27,2	27,2	1,8	Металл	65365.60
QSP420N	60 - 420	M22, M24	M18	467	900	970	3/4	20,5	25,5	46,5	38,6	16,1	30	40	3,1	Металл	101708.86
QSP25N3-MH	5 - 25	M8	M7	155	161	215	3/8	11	13	22	19	9,2	15	15	0,25	Металл	33467.18
QSP50N3-MH	10 - 50	M10	M8	281	178	240	3/8	11	16	25,6	25,5	11,2	20	20	0,4	Металл	34513.03
QSP100N4-MH	20 - 100	M12, M14	M10	398	251	315	1/2	14	17	32	28	12,2	21,7	21,7	0,65	Металл	38696.43
QSP140N3-MH	31 - 140	M16	M12	444	315	380	1/2	14	18,8	33,5	28	12,2	21,7	21,7	0,7	Металл	43664.21
