Tohnichi CSP / CSP-MH - Динамометрические ключи с предустановленным моментом затяжки со сменными головками

Особенности

Предустановленные динамометрические ключи со сменными насадками.
Установленный крутящий момент не может быть изменен без использования специального инструмента (продается отдельно), что не позволяет оператору изменять крутящий момент по ошибке.
Широкий выбор взаимозаменяемых головок позволяет выбрать правильный инструмент для поставленной задачи и снизить общие затраты на закупку.
Четкий звук «щелчка» сигнализирует об окончании затяжки при достижении заданного крутящего момента.
CSP25N3X10D CSP50N3X12D, CSP50N3X15D, CSP100N3X15D и CSP140N3X15D могут использоваться с AH-регулируемыми открытыми сменными головками ("разводной" ключ).
Точность: ±3%.
Внесены в реестр средств измерений!
Применимо для международного использования, включая регион ЕС.
Соответствует процедурам калибровки ISO 6789 Тип II Класс B.
Компания Torchichi предлагает большой выбор сменных головок для самых различных задач.
При заказе ключа указывайте нужный момент затяжки!

Применение

Для сборки узлов в массовом производстве.

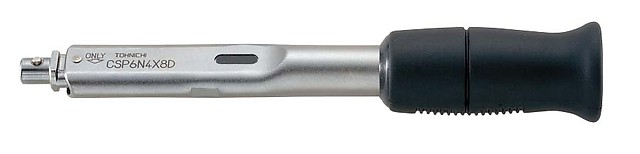

Ключи CSP с моментом 0,3 - 12 Нм

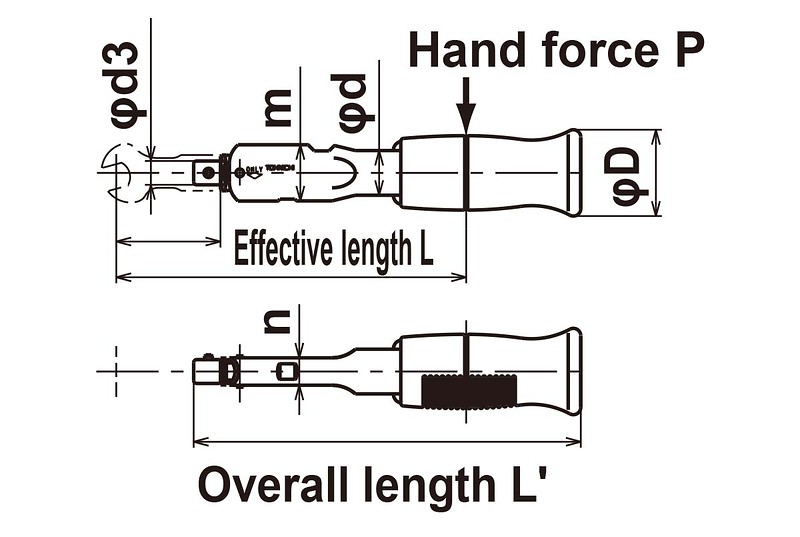

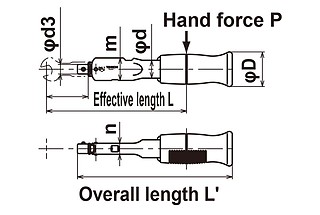

Модель	Крутящий момент, Нм	Размер болтов	Размер высокопрочных болтов	Максимальное усилие, Н	Длина рычага L, мм	Общая длина L', мм	Головка d3, мм	m, мм	n, мм	d, мм	D, мм	Вес, кг	Цена, руб
CSP1.5N4X8D	0.3 - 1.5	M3（M3.5）	M2.5	13	118	130	8	19	9,2	15	24	0,2	29806.71
CSP3N4X8D	0.6 - 3	M4（M4.5）	M3（M3.5）	26	118	130	8	19	9,2	15	24	0,2	29806.71
CSP6N4X8D	1 - 6	M5, M6	M4（M4.5）	39	153	165	8	19	9,2	15	24	0,2	29806.71
CSP12N4X8D	2 - 12	（M7）	M5, M6	79	153	165	8	19	9,2	15	24	0,2	29806.71

Ключи CSP с моментом 5 - 140 Нм

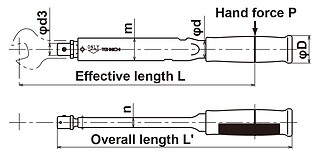

Модель	Крутящий момент, Нм	Размер болтов	Размер высокопрочных болтов	Максимальное усилие, Н	Длина рычага L, мм	Общая длина L', мм	Головка d3, мм	m, мм	n, мм	d, мм	D, мм	Вес, кг	Цена, руб
CSP25N3X10D	5 - 25	M8	（M7）	134	186	195	10	19	9,2	15	29	0,2	27453.55
CSP50N3X12D	10 - 50	M10	M8	240	208	215	12	25,5	11,2	20	34	0,3	28760.86
CSP50N3X15D	10 - 50	M10	M8	229	218	220	15	25,5	11,2	20	34	0,3	29806.71
CSP100N3X15D	20 - 100	M12(M14)	M10	344	291	290	15	28	12,2	21,7	34	0,45	31636.95
CSP140N3X15D	30 - 140	M16	M12	400	350	350	15	28	12,2	21,7	34	0,55	38434.97

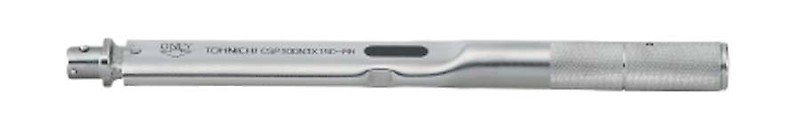

Ключи CSP (MH) с моментом 40 - 420 Нм

Полностью металлическая рукоятка

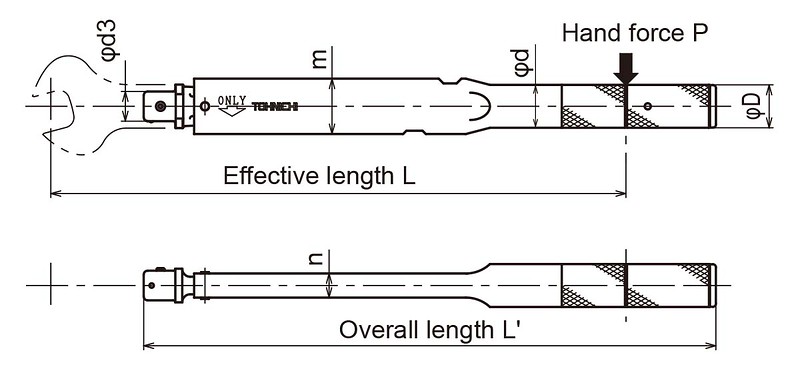

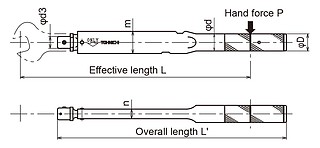

Модель	Крутящий момент, Нм	Размер болтов	Размер высокопрочных болтов	Максимальное усилие, Н	Длина рычага L, мм	Общая длина L', мм	Головка d3, мм	m, мм	n, мм	d, мм	D, мм	Вес, кг	Цена, руб
CSP200N3X19D	40 - 200	(M18)	(M14)	449	445	430	19	35	15	27,2	27,2	1	40526.67
CSP280N3X22D	40 - 280	M20	M16	424	660	625	22	35	15	27,2	27,2	1,4	55952.95
CSP420NX22D	60 - 420	(M22) M24	(M8)	442	950	920	22	38,6	16,1	30	40	2,7	83929.42
CSP25N3X10D-MH	5 - 25	M9	（M7）	134	186	195	10	19	11,2	15	15	0,2	27453.55
CSP50N3X12D-MH	10 - 50	M10	M8	240	208	215	12	25,5	11,2	20	20	0,3	28760.86
CSP50N3X15D-MH	10 - 50	M10	M8	229	218	220	15	25,5	11,2	20	20	0,3	29806.71
CSP100N3X15D-MH	20 - 100	M12(M14)	M10	344	291	290	15	28	12,2	21,7	21,7	0,45	31636.95
CSP140N3X15D-MH	30 - 140	M16	M12	400	350	350	15	28	12,2	21,7	21,7	0,55	38434.97
