Tohnichi SPMS / SPLS / SPLS-MH - Динамометрические ключи с защитой от ошибки (Pokayoke)

Особенности

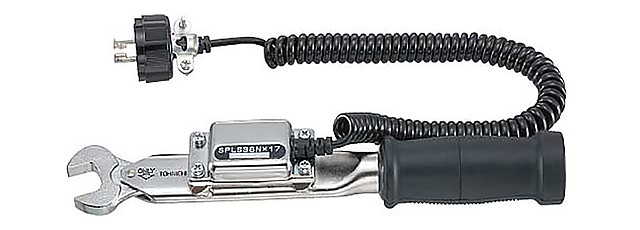

Предустановленные электронные динамометрические ключи щелчкового типа с защитой от ошибки (Pokayoke).
Базовые модели - серия рожковых динамометрических ключей SP, на которые устанавливается концевой выключатель.
При достижении заданного момента затяжки раздается щелчок и посылается сигнал с концевого выключателя.
Ключ может быть подключен к счетчику CNA-4mk3 (продается отдельно, не допускает пропущенных незатянутых соединений), чтобы создать систему управления затяжками.
При подключении ключа к программируемому логическому контроллеру (ПЛК) можно создать систему контроля затяжки с блокировкой конвейерной линии в случае ошибки (Pokayoke).
Все ключи оснащены прочным скручиваемым шнуром.
Точность: ±3%.
Ключи пригодны для международного использования, включая регион ЕС.
Соответствуют требованиям по калибровке стандарта ISO 6789 по типу II класса B.

Применение

Используются в случаях, когда важно не пропустить при затяжке ни одно соединение.
Удобны при использовании на конвейерных линиях сборки для создания системы Pokayoke, исключающей ошибку человека.

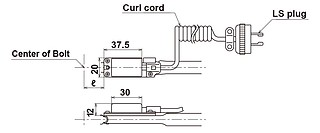

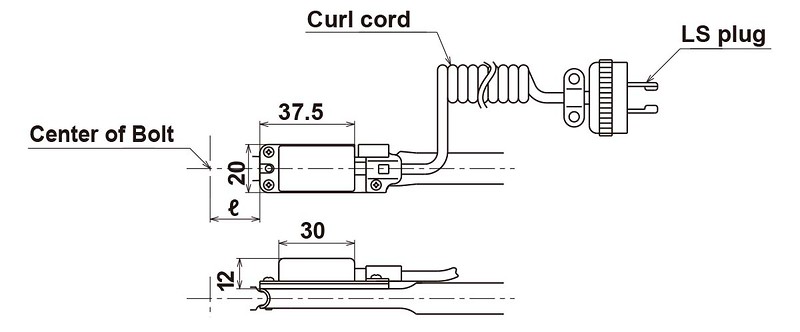

Ключи SPMS с моментом 0,4 - 8 Нм

Модель	Крутящий момент, Нм	Размер зева, мм	Максимальное усилие, Н	Длина рычага L, мм	Общая длина L', мм	Вес, кг	Цена, руб
SPMS2N2X5.5	0.4 - 2	5,5	16,1	124	168	0,27	по запросу
SPMS2N2X7	0.4 - 2	7	16	125	169	0,27	по запросу
SPMS2N2X8	0.4 - 2	8	15,9	126	171	0,27	по запросу
SPMS2N2X10	0.4 - 2	10	15,7	127	173	0,27	по запросу
SPMS2N2X12	0.4 - 2	12	15,5	129	175	0,27	по запросу
SPMS2N2X13	0.4 - 2	13	15,5	129	176	0,27	по запросу
SPMS2N2X17	0.4 - 2	17	15,3	131	180	0,27	по запросу
SPMS2N2X19	0.4 - 2	19	15,3	131	180	0,27	по запросу
SPMS8N2X7	1.5 - 8	7	64	125	169	0,27	по запросу
SPMS8N2X8	1.5 - 8	8	64	126	171	0,27	64058.28
SPMS8N2X9	1.5 - 8	9	63	127	172	0,27	по запросу
SPMS8N2X10	1.5 - 8	10	63	127	173	0,27	64058.28
SPMS8N2X12	1.5 - 8	12	62	129	175	0,27	по запросу
SPMS8N2X13	1.5 - 8	13	62	129	176	0,27	по запросу
SPMS8N2X19	1.5 - 8	19	62	131	180	0,27	по запросу
SPMS8N2X24	1.5 - 8	24	60	134	186	0,27	64058.28
SPMS8N2X27	1.5 - 8	27	59	136	189	0,27	по запросу

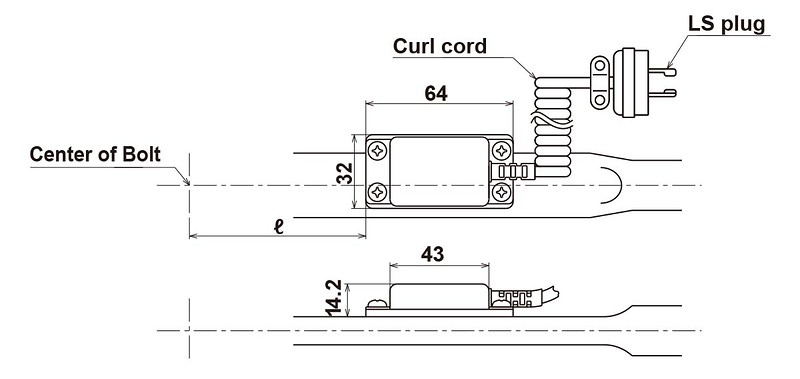

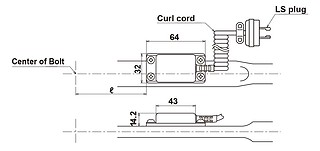

Ключи SPLS с моментом 3,5 - 310 Нм

Модель	Крутящий момент, Нм	Размер зева, мм	Максимальное усилие, Н	Длина рычага L, мм	Общая длина L', мм	Вес, кг	Цена, руб
SPLS19N2X10	3.5 - 19	10	125	153	200	0,36	64058.28
SPLS19N2X11	3.5 - 19	11	125	153	200	0,36	64058.28
SPLS19N2X12	3.5 - 19	12	124	154	201	0,36	64058.28
SPLS19N2X13	3.5 - 19	13	123	155	203	0,36	64058.28
SPLS19N2X14	3.5 - 19	14	123	155	203	0,36	64058.28
SPLS19N2X17	3.5 - 19	17	122	156	206	0,36	64058.28
SPLS19N2X19	3.5 - 19	19	121	158	208	0,36	64058.28
SPLS19N2X21	3.5 - 19	21	120	159	210	0,36	64058.28
SPLS38N2X8	8 - 38	8	231	165	217	0,52	по запросу
SPLS38N2X9	8 - 38	9	229	166	219	0,52	по запросу
SPLS38N2X10	8 - 38	10	228	167	220	0,52	66934.37
SPLS38N2X11	8 - 38	11	228	167	220	0,52	66934.37
SPLS38N2X12	8 - 38	12	227	168	222	0,52	66934.37
SPLS38N2X13	8 - 38	13	227	168	222	0,52	66934.37
SPLS38N2X14	8 - 38	14	225	169	224	0,52	по запросу
SPLS38N2X16	8 - 38	16	223	171	227	0,52	по запросу
SPLS38N2X17	8 - 38	17	223	171	227	0,52	66934.37
SPLS38N2X19	8 - 38	19	221	172	229	0,52	69810.46
SPLS38N2X22	8 - 38	22	219	174	232	0,52	69810.46
SPLS38N2X24	8 - 38	24	218	175	234	0,52	69810.46
SPLS38N2X27	8 - 38	27	215	177	238	0,52	69810.46
SPLS67N2X14	13 - 67	14	292	230	285	0,64	69287.53
SPLS67N2X16	13 - 67	16	290	231	287	0,64	по запросу
SPLS67N2X17	13 - 67	17	289	232	288	0,64	69287.53
SPLS67N2X18	13 - 67	18	289	232	289	0,64	по запросу
SPLS67N2X19	13 - 67	19	288	233	290	0,64	71117.76
SPLS67N2X21	13 - 67	21	287	234	292	0,64	по запросу
SPLS67N2X22	13 - 67	22	289	235	293	0,64	74778.24
SPLS67N2X24	13 - 67	24	280	240	299	0,64	74778.24
SPLS67N2X27	13 - 67	27	277	242	303	0,64	по запросу
SPLS67N2X29	13 - 67	29	276	243	304	0,64	по запросу
SPLS67N2X30	13 - 67	30	276	243	305	0,64	по запросу
SPLS67N2X32	13 - 67	32	275	244	307	0,64	по запросу
SPLS67N2X33.3	13 - 67	33,3	274	245	308	0,64	по запросу
SPLS120N2X14	24 - 120	14	393	305	360	0,96	110598.59
SPLS120N2X17	24 - 120	17	392	306	362	0,96	110598.59
SPLS120N2X18	24 - 120	18	390	308	364	0,96	110598.59
SPLS120N2X19	24 - 120	19	390	308	365	0,96	110598.59
SPLS120N2X21	24 - 120	21	387	310	368	0,96	110598.59
SPLS120N2X23	24 - 120	23	387	310	369	0,96	110598.59
SPLS120N2X27	24 - 120	27	387	310	370	0,96	по запросу
SPLS120N2X30	24 - 120	30	385	312	373	0,96	по запросу
SPLS160N2X19	30 - 160	19	516	310	368	1,11	112951.75
SPLS160N2X21	30 - 160	21	516	310	369	1,11	112951.75
SPLS160N2X22	30 - 160	22	516	310	370	1,11	112951.75
SPLS160N2X24	30 - 160	24	516	310	369	1,11	112951.75
SPLS160N2X26	30 - 160	26	511	313	373	1,11	112951.75
SPLS160N2X41	30 - 160	41	500	320	386	1,11	по запросу
SPLS220N2X19	45 - 220	19	561	393	448	1,62	123933.16
SPLS220N2X22	45 - 220	22	558	394	451	1,62	123933.16
SPLS220N2X24	45 - 220	24	557	395	453	1,62	123933.16
SPLS220N2X27	45 - 220	27	554	397	456	1,62	123933.16
SPLS220N2X29	45 - 220	29	552	399	458	1,62	123933.16
SPLS220N2X30	45 - 220	30	550	400	460	1,62	129685.34
SPLS220N2X32	45 - 220	32	546	403	464	1,62	129685.34
SPLS220N2X34	45 - 220	34	549	401	463	1,62	129685.34
SPLS220N2X36	45 - 220	36	543	405	468	1,62	129685.34
SPLS310N2X22	65 - 310	22	525	590	647	2,17	138313.59
SPLS310N2X24	65 - 310	24	525	590	648	2,17	138313.59
SPLS310N2X27	65 - 310	27	524	592	651	2,17	139882.38
SPLS310N2X30	65 - 310	30	522	594	654	2,17	139882.38
SPLS310N2X32	65 - 310	32	521	595	655	2,17	139882.38
SPLS310N2X41	65 - 310	41	512	605	670	2,17	172042.23
SPLS310N2X46	65 - 310	46	512	605	671	2,17	172042.23

Ключи SPLS-MH с моментом 3,5 - 310 Нм

Металлическая рукоятка с насечкой

Модель	Крутящий момент, Нм	Размер зева, мм	Максимальное усилие, Н	Длина рычага L, мм	Общая длина L', мм	Вес, кг	Цена, руб
SPLS19N2X10-MH	3.5 - 19	10	125	153	200	0,36	по запросу
SPLS19N2X11-MH	3.5 - 19	11	125	153	200	0,36	по запросу
SPLS19N2X12-MH	3.5 - 19	12	124	154	201	0,36	по запросу
SPLS19N2X13-MH	3.5 - 19	13	123	155	203	0,36	по запросу
SPLS19N2X14-MH	3.5 - 19	14	123	155	203	0,36	по запросу
SPLS19N2X17-MH	3.5 - 19	17	122	156	206	0,36	по запросу
SPLS19N2X19-MH	3.5 - 19	19	121	158	208	0,36	по запросу
SPLS19N2X21-MH	3.5 - 19	21	120	159	210	0,36	по запросу
SPLS38N2X8-MH	8 - 38	8	231	165	217	0,52	по запросу
SPLS38N2X9-MH	8 - 38	9	229	166	219	0,52	по запросу
SPLS38N2X10-MH	8 - 38	10	228	167	220	0,52	по запросу
SPLS38N2X11-MH	8 - 38	11	228	167	220	0,52	по запросу
SPLS38N2X12-MH	8 - 38	12	227	168	222	0,52	по запросу
SPLS38N2X13-MH	8 - 38	13	227	168	222	0,52	по запросу
SPLS38N2X14-MH	8 - 38	14	225	169	224	0,52	по запросу
SPLS38N2X16-MH	8 - 38	16	223	171	227	0,52	по запросу
SPLS38N2X17-MH	8 - 38	17	223	171	227	0,52	по запросу
SPLS38N2X19-MH	8 - 38	19	221	172	229	0,52	по запросу
SPLS38N2X22-MH	8 - 38	22	219	174	232	0,52	по запросу
SPLS38N2X24-MH	8 - 38	24	218	175	234	0,52	по запросу
SPLS38N2X27-MH	8 - 38	27	215	177	238	0,52	по запросу
SPLS67N2X14-MH	13 - 67	14	292	230	285	0,64	по запросу
SPLS67N2X16-MH	13 - 67	16	290	231	287	0,64	по запросу
SPLS67N2X17-MH	13 - 67	17	289	232	288	0,64	по запросу
SPLS67N2X18-MH	13 - 67	18	289	232	289	0,64	по запросу
SPLS67N2X19-MH	13 - 67	19	288	233	290	0,64	по запросу
SPLS67N2X21-MH	13 - 67	21	287	234	292	0,64	по запросу
SPLS67N2X22-MH	13 - 67	22	289	235	293	0,64	по запросу
SPLS67N2X24-MH	13 - 67	24	280	240	299	0,64	по запросу
SPLS67N2X27-MH	13 - 67	27	277	242	303	0,64	по запросу
SPLS67N2X29-MH	13 - 67	29	276	243	304	0,64	по запросу
SPLS67N2X30-MH	13 - 67	30	276	243	305	0,64	по запросу
SPLS67N2X32-MH	13 - 67	32	275	244	307	0,64	по запросу
SPLS67N2X33.3-MH	13 - 67	33,3	274	245	308	0,64	по запросу
SPLS120N2X14-MH	24 - 120	14	393	305	360	0,96	110598.59
SPLS120N2X17-MH	24 - 120	17	392	306	362	0,96	110598.59
SPLS120N2X18-MH	24 - 120	18	390	308	364	0,96	110598.59
SPLS120N2X19-MH	24 - 120	19	390	308	365	0,96	110598.59
SPLS120N2X21-MH	24 - 120	21	387	310	368	0,96	110598.59
SPLS120N2X23-MH	24 - 120	23	387	310	369	0,96	110598.59
SPLS120N2X27-MH	24 - 120	27	387	310	370	0,96	по запросу
SPLS120N2X30-MH	24 - 120	30	385	312	373	0,96	по запросу
SPLS160N2X19-MH	30 - 160	19	516	310	368	1,11	112951.75
SPLS160N2X21-MH	30 - 160	21	516	310	369	1,11	112951.75
SPLS160N2X22-MH	30 - 160	22	516	310	370	1,11	112951.75
SPLS160N2X24-MH	30 - 160	24	516	310	369	1,11	112951.75
SPLS160N2X26-MH	30 - 160	26	511	313	373	1,11	112951.75
SPLS160N2X41-MH	30 - 160	41	500	320	386	1,11	по запросу
SPLS220N2X19-MH	45 - 220	19	561	393	448	1,62	123933.16
SPLS220N2X22-MH	45 - 220	22	558	394	451	1,62	123933.16
SPLS220N2X24-MH	45 - 220	24	557	395	453	1,62	123933.16
SPLS220N2X27-MH	45 - 220	27	554	397	456	1,62	123933.16
SPLS220N2X29-MH	45 - 220	29	552	399	458	1,62	123933.16
SPLS220N2X30-MH	45 - 220	30	550	400	460	1,62	129685.34
SPLS220N2X32-MH	45 - 220	32	546	403	464	1,62	129685.34
SPLS220N2X34-MH	45 - 220	34	549	401	463	1,62	129685.34
SPLS220N2X36-MH	45 - 220	36	543	405	468	1,62	129685.34
SPLS310N2X22-MH	65 - 310	22	525	590	647	2,17	138313.59
SPLS310N2X24-MH	65 - 310	24	525	590	648	2,17	138313.59
SPLS310N2X27-MH	65 - 310	27	524	592	651	2,17	139882.38
SPLS310N2X30-MH	65 - 310	30	522	594	654	2,17	139882.38
SPLS310N2X32-MH	65 - 310	32	521	595	655	2,17	139882.38
SPLS310N2X41-MH	65 - 310	41	512	605	670	2,17	172042.23
SPLS310N2X46-MH	65 - 310	46	512	605	671	2,17	172042.23

Ключи SPLS с моментом 3,5 - 19 Нм с зазубринами

Рожковая насадка с зазубринами, удобна при работе с тормозными колодками автомобилей.

Модель	Крутящий момент, Нм	Мин. расстояние между гайками, мм	Максимальное усилие, Н	Длина рычага L, мм	Общая длина L', мм	Вес, кг	Цена, руб
SPLS19N2-1X10N	3.5 - 19	10	121	158	203	0,36	по запросу
SPLS19N2-3X10N	3.5 - 19	10	121	158	203	0,36	по запросу
SPLS19N2-4X10N	3.5 - 19	10	121	158	203	0,36	105107.87
SPLS19N2-5X10N	3.5 - 19	10	121	158	203	0,36	по запросу
SPLS19N2-9X10N	3.5 - 19	10	121	158	203	0,36	по запросу

Ключи SPLS-MH с моментом 3,5 - 19 Нм с зазубринами

Металлическая рукоятка с насечкой.
Рожковая насадка с зазубринами, удобна при работе с тормозными колодками автомобилей.

Модель	Крутящий момент, Нм	Мин. расстояние между гайками, мм	Максимальное усилие, Н	Длина рычага L, мм	Общая длина L', мм	Вес, кг	Цена, руб
SPLS19N2-1X10N-MH	3.5 - 19	10	121	158	203	0,36	по запросу
SPLS19N2-3X10N-MH	3.5 - 19	10	121	158	203	0,36	по запросу
SPLS19N2-4X10N-MH	3.5 - 19	10	121	158	203	0,36	по запросу
SPLS19N2-5X10N-MH	3.5 - 19	10	121	158	203	0,36	по запросу
SPLS19N2-9X10N-MH	3.5 - 19	10	121	158	203	0,36	по запросу
