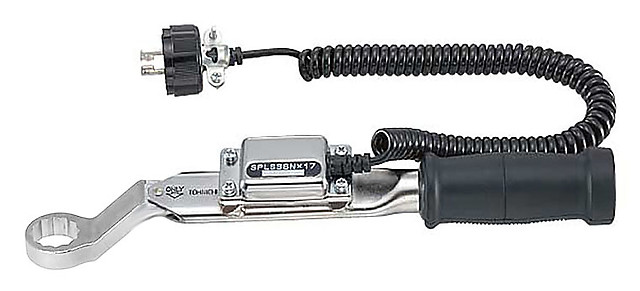

Tohnichi RSPLS / RSPLS-MH - Динамометрические ключи с защитой от ошибки (Pokayoke)

Особенности

Предустановленные электронные динамометрические ключи щелчкового типа с с защитой от ошибки (Pokayoke).

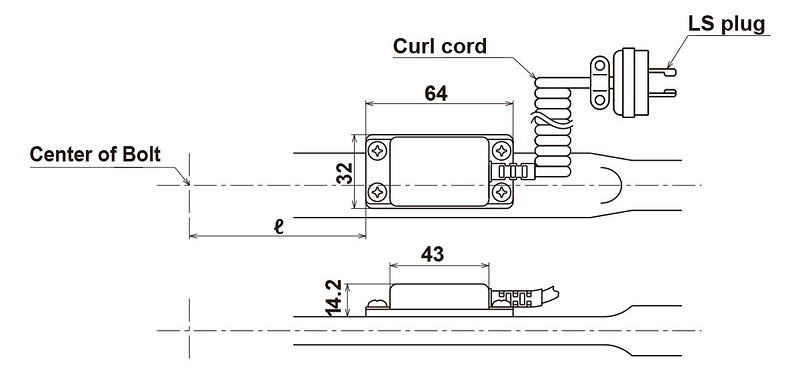

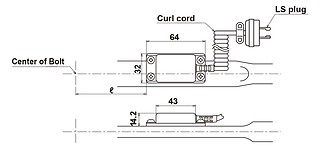

Базовые модели - серия накидных динамометрических ключей RSP, на которые устанавливается концевой выключатель.
При достижении заданного момента затяжки раздается щелчок и посылается сигнал с концевого выключателя.
Ключ может быть подключен к счетчику CNA-4mk3 (продается отдельно, не допускает пропущенных незатянутых соединений), чтобы создать систему управления затяжками.
При подключении ключа к программируемому логическому контроллеру (ПЛК) можно создать систему контроля затяжки с блокировкой конвейерной линии в случае ошибки (Pokayoke).
Все ключи оснащены прочным скручиваемым шнуром.
Точность: ±3%.
Ключи пригодны для международного использования, включая регион ЕС.
Соответствуют требованиям по калибровке стандарта ISO 6789 по типу II класса B.

Применение

Используются в случаях, когда важно не пропустить при затяжке ни одно соединение.
Удобны при использовании на конвейерных линиях сборки для создания системы Pokayoke, исключающей ошибку человека.

Ключи RSPLS с моментом 2 - 310 Нм

Модель	Крутящий момент, Нм	W, мм	Максимальное усилие, Н	Длина рычага L, мм	Общая длина L', мм	Вес, кг	Цена, руб
RSPMS8N2X8	2 - 9	8	62	146	192	0,27	по запросу
RSPMS8N2X10	2 - 9	10	62	146	193	0,27	по запросу
RSPLS19N2X8	4 - 14.1	8	82	173	220	0,36	по запросу
RSPLS19N2X10	4 - 21	10	122	173	221	0,36	по запросу
RSPLS19N2X13	4 - 21	13	122	173	223	0,36	по запросу
RSPLS38N2X10	9 - 24.2	10	128	190	244	0,53	по запросу
RSPLS38N2X12	9 - 29.5	12	156	190	247	0,53	по запросу
RSPLS38N2X13	9 - 29.5	13	156	190	246	0,53	по запросу
RSPLS38N2X14	9 - 42	14	222	190	247	0,53	по запросу
RSPLS38N2X16	9 - 42	16	222	190	248	0,53	по запросу
RSPLS38N2X17	9 - 42	17	222	190	248	0,53	по запросу
RSPLS67N2X14	14 - 59	14	232	255	312	0,62	по запросу
RSPLS67N2X16	14 - 59	16	232	255	313	0,62	по запросу
RSPLS67N2X17	14 - 73	17	287	255	314	0,62	по запросу
RSPLS67N2X18	14 - 73	18	287	255	314	0,62	по запросу
RSPLS67N2X19	14 - 73	19	287	255	315	0,62	по запросу
RSPLS120N2X17	24 - 100	17	299	334	393	0,97	113474.67
RSPLS120N2X18	24 - 100	18	299	334	394	0,97	по запросу
RSPLS120N2X19	24 - 120	19	359	334	394	0,97	113474.67
RSPLS120N2X21	24 - 120	21	359	334	396	1,02	по запросу
RSPLS120N2X22	24 - 120	22	359	334	396	1,02	122625.86
RSPLS160N2X19	30 - 160	19	479	334	395	1,17	117135.14
RSPLS160N2X21	30 - 160	21	479	334	396	1,17	по запросу
RSPLS160N2X22	30 - 160	22	479	334	396	1,17	117135.14
RSPLS160N2X24	30 - 160	24	479	334	398	1,17	117135.14
RSPLS220N2X22	45 - 220	22	526	418	480	1,67	129685.34
RSPLS220N2X24	45 - 220	24	526	418	481	1,67	129685.34
RSPLS220N2X27	45 - 220	27	526	418	483	1,65	129685.34
RSPLS310N2X24	65 - 255	24	504	615	678	2,17	140405.30
RSPLS310N2X27	65 - 310	27	415	615	680	2,17	140405.30
RSPLS310N2X30	65 - 310	30	415	615	682	2,17	140405.30

Ключи RSPLS-MH с моментом 2 - 310 Нм

Металлическая рукоятка с насечкой

Модель	Крутящий момент, Нм	W, мм	Максимальное усилие, Н	Длина рычага L, мм	Общая длина L', мм	Вес, кг	Цена, руб
RSPLS19N2X8-MH	4 - 14.1	8	82	173	220	0,36	по запросу
RSPLS19N2X10-MH	4 - 21	10	122	173	221	0,36	по запросу
RSPLS19N2X13-MH	4 - 21	13	122	173	223	0,36	по запросу
RSPLS38N2X10-MH	9 - 24.2	10	128	190	244	0,53	по запросу
RSPLS38N2X12-MH	9 - 29.5	12	156	190	247	0,53	по запросу
RSPLS38N2X13-MH	9 - 29.5	13	156	190	246	0,53	по запросу
RSPLS38N2X14-MH	9 - 42	14	222	190	247	0,53	по запросу
RSPLS38N2X16-MH	9 - 42	16	222	190	248	0,53	по запросу
RSPLS38N2X17-MH	9 - 42	17	222	190	248	0,53	по запросу
RSPLS67N2X14-MH	14 - 59	14	232	255	312	0,62	по запросу
RSPLS67N2X16-MH	14 - 59	16	232	255	313	0,62	по запросу
RSPLS67N2X17-MH	14 - 73	17	287	255	314	0,62	по запросу
RSPLS67N2X18-MH	14 - 73	18	287	255	314	0,62	по запросу
RSPLS67N2X19-MH	14 - 73	19	287	255	315	0,62	по запросу
RSPLS120N2X17-MH	24 - 100	17	299	334	393	0,97	113474.67
RSPLS120N2X18-MH	24 - 100	18	299	334	394	0,97	по запросу
RSPLS120N2X19-MH	24 - 120	19	359	334	394	0,97	113474.67
RSPLS120N2X21-MH	24 - 120	21	359	334	396	1,02	по запросу
RSPLS120N2X22-MH	24 - 120	22	359	334	396	1,02	122625.86
RSPLS160N2X19-MH	30 - 160	19	479	334	395	1,17	117135.14
RSPLS160N2X21-MH	30 - 160	21	479	334	396	1,17	по запросу
RSPLS160N2X22-MH	30 - 160	22	479	334	396	1,17	117135.14
RSPLS160N2X24-MH	30 - 160	24	479	334	398	1,17	117135.14
RSPLS220N2X22-MH	45 - 220	22	526	418	480	1,67	129685.34
RSPLS220N2X24-MH	45 - 220	24	526	418	481	1,67	129685.34
RSPLS220N2X27-MH	45 - 220	27	526	418	483	1,65	129685.34
RSPLS310N2X24-MH	65 - 255	24	504	615	678	2,17	140405.30
RSPLS310N2X27-MH	65 - 310	27	415	615	680	2,17	140405.30
RSPLS310N2X30-MH	65 - 310	30	415	615	682	2,17	140405.30
