Tohnichi QSPCAMS / QSPCALS - Динамометрические ключи с защитой от ошибки (Pokayoke) проскальзывающего типа

Особенности

Ключи проскальзывающего типа с концевым выключателем. При достижении установленного момента затяжки ключ начинает проскальзывать, не допуская превышения крутящего момента, и одновременно концевой выключатель посылает сигнал.
Сигнал подается через прочный провод, соединяющий ключ с устройством CNA-4mk3, которое отслеживает затяжку всех соединений без пропусков.
Если к ключу присоединить программируемый логический контроллер (ПЛК), то можно создать систему блокировки линии сборки, пока все соединения не будут верно затянуты (Pokayoke).

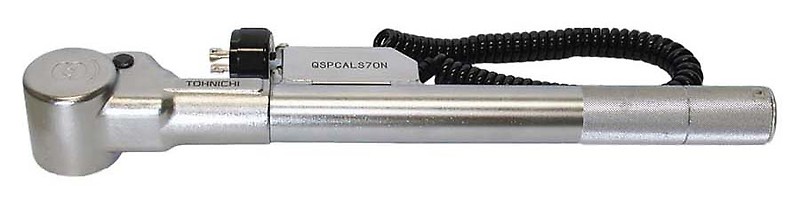

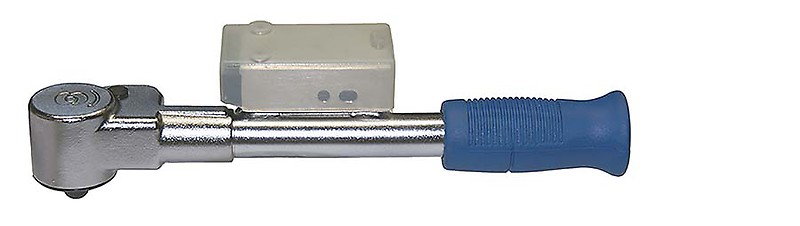

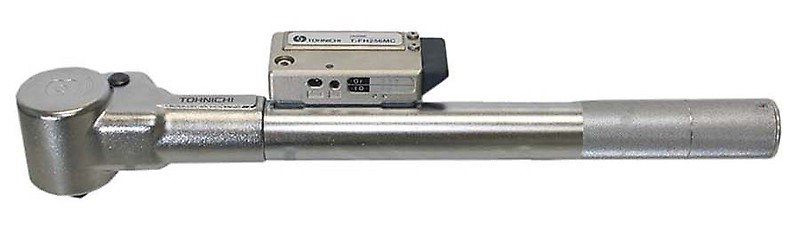

У ключей QSPCALS70N - металлическая рукоятка с насечкой, у остальных моделей рукоятка резиновая.
Точность: ±4% или ±6% в зависимости от модели.
Все ключи соответствуют стандарту IEC 61340-5-1: 2007 (защита электронных устройств от электростатических явлений).
Соответствуют процедурам калибровки ISO 6789 Тип II Класс B.

Применение

Используются в случаях, когда необходимо предотвратить ошибку человека в рабочем процессе затяжки соединений.
Благодаря своей специфике очень удобны на конвейерных сборочных линиях.

Ключи QSPCAMS / QSPCALS с моментом 2 - 30 Нм

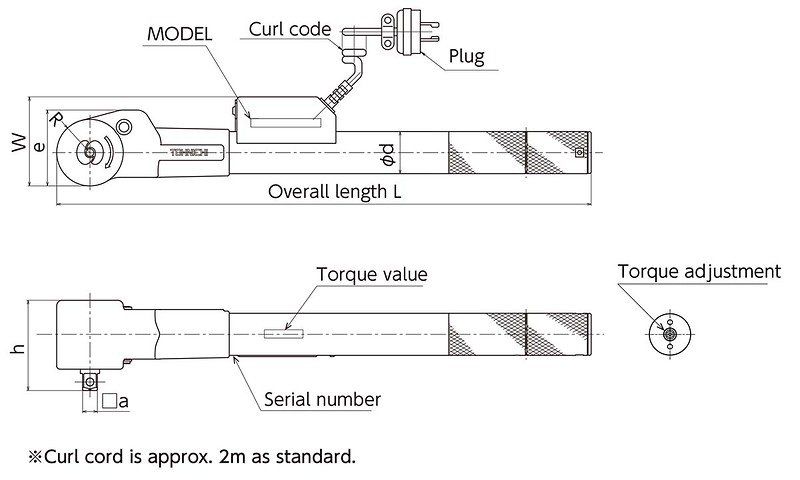

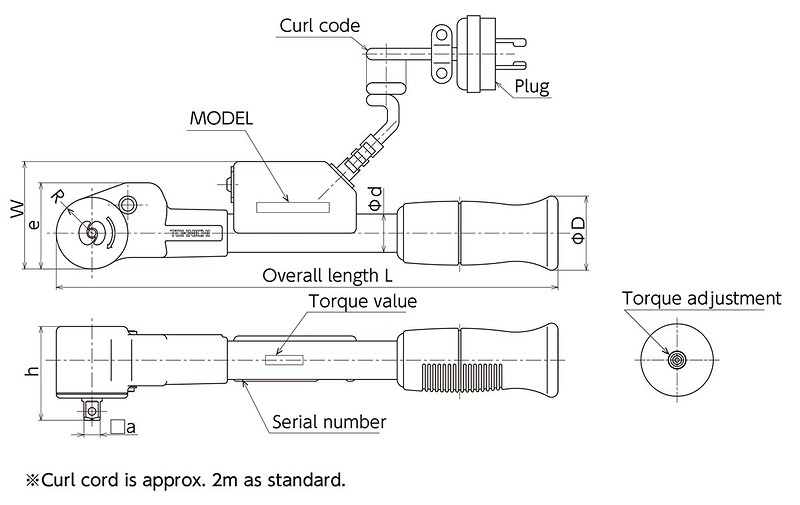

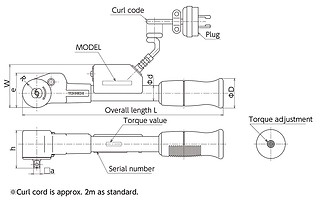

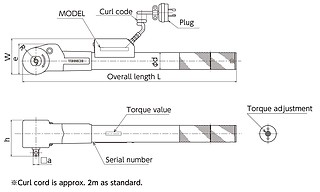

Ключ QSPCAMS / QSPCALS с моментом 2 - 30 Нм

Модель	Крутящий момент, Нм	Общая длина L, мм	a, "	R, мм	h, мм	e, мм	W, мм	φd, мм	φD, мм	Вес, кг	Точность, %	Цена, руб

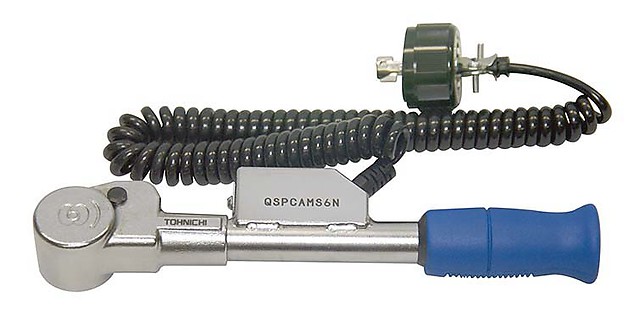

QSPCAMS6N	2 - 6	197	1/4	14	37	34	42	15	29	0,33	±6	123933.16

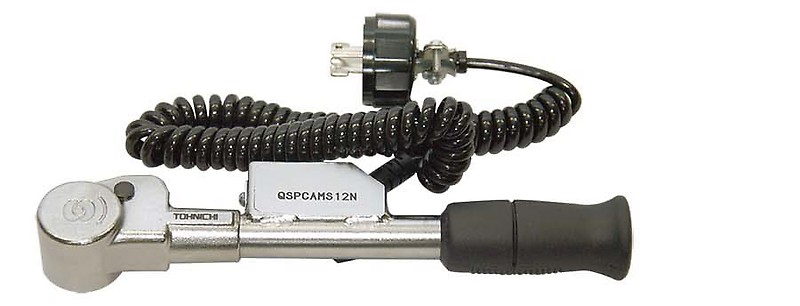

QSPCAMS12N	4 - 12	197	1/4	14	37	34	42	15	29	0,33	±4	123933.16

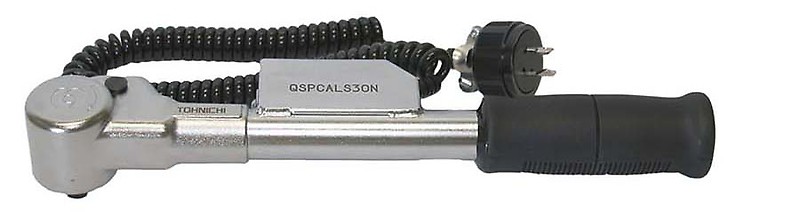

QSPCALS30N	10 - 30	267	3/8	17	48	40,5	51	20	34	0,64	±4	151125.25
