Tohnichi QLLS / PQLLS / TiQLLS - Динамометрические ключи с защитой от ошибки (Pokayoke)

Особенности

Динамометрический ключ с регулируемым моментом затяжки с защитой от ошибки (Pokayoke).

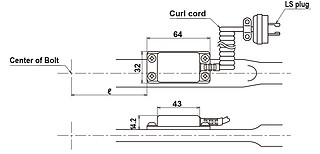

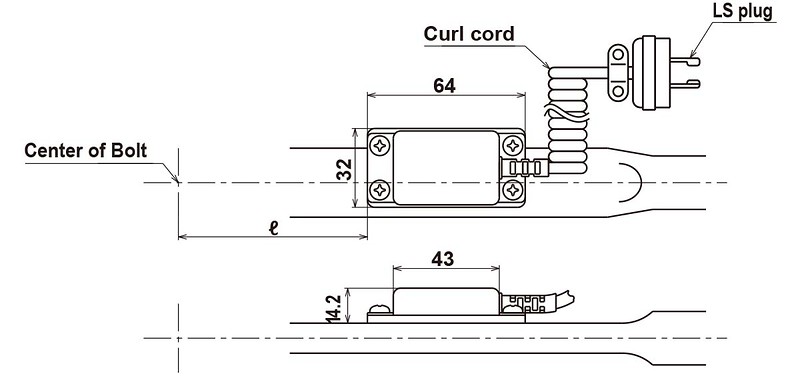

При достижении заданного момента затяжки раздается громкий щелчок, а концевой выключатель посылает контактный сигнал.
Базовые модели - серии регулируемых динамометрических ключей QL,PQL (с блокировкой регулировки момента затяжки) и TiQL (ключи, выполненные полностью из титана - легкие и прочные), на которые устанавливается концевой выключатель.
Ключ может быть подключен к счетчику CNA-4mk3 (продается отдельно, не допускает пропущенных незатянутых соединений), чтобы создать систему управления затяжками.
При подключении ключа к программируемому логическому контроллеру (ПЛК) можно создать систему контроля затяжки с блокировкой конвейерной линии в случае ошибки (Pokayoke).
Все ключи оснащены прочным скручиваемым шнуром.

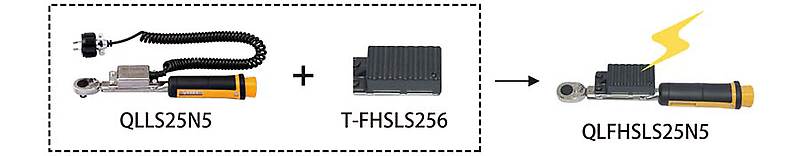

Вместо проводного концевого выключателя на ключ можно установить передатчик T-FHSLS256, тогда ключ превратится в беспроводной инструмент.
Точность: ±3%.
Ключи пригодны для международного использования, включая регион ЕС.
Соответствуют требованиям по калибровке стандарта ISO 6789 по типу II класса A.

Применение

Используются в случаях, когда важно не пропустить при затяжке ни одно соединение.
Удобны при использовании на конвейерных линиях сборки для создания системы Pokayoke, исключающей ошибку человека.

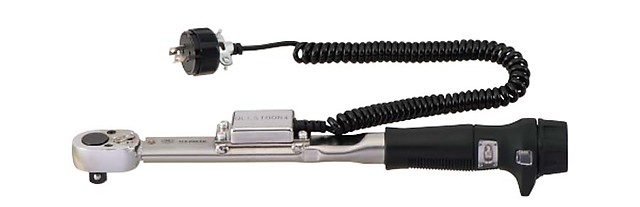

Ключи QLLS с моментом 3 - 420 Нм

Модель	Крутящий момент, Нм	Цена деления, Нм	Размер болтов	Размер высокопрочных болтов	Максимальное усилие, Н	Длина рычага L, мм	Общая длина L', мм	Квадрат a, "	Вес, кг	Цена, руб

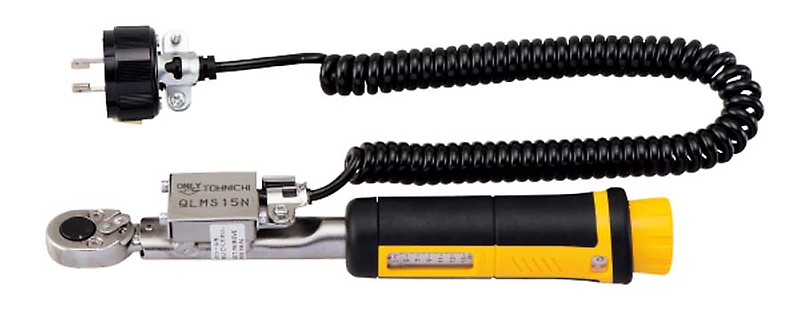

QLMS15N	3 - 15	0.1	M8	M7	103.4	145	218.5	1/4	0,48	99355.71
QLLS25N5	5 - 25	0.2	M8	M7	154.3	162	237	3/8	0,5	91250.37
QLLS50N	10 - 50	0.5	M10	М8	278	180	260	3/8	0,62	94910.84
QLLS100N4	20 - 100	1,0	M12 (M14)	M10	392	255	335	1/2	0,86	95695.23
QLLS140N	30 - 140	1,0	M16	M12	440	318	400	1/2	0,96	106415.19
QLLS200N4	40 - 200	2,0	M18	M14	500	400	490	1/2	1,57	112428.82
QLLS280N	40 - 280	2,0	M20	M16	467	600	695	3/4	2,47	139882.38
QLLS420N	60 - 420	2,0	M22	M18	467	900	995	3/4	4,07	184592.44

Ключи PQLLS с моментом 5 - 200 Нм

С блокировкой регулировки момента затяжки.

Модель	Крутящий момент, Нм	Цена деления, Нм	Размер болтов	Размер высокопрочных болтов	Максимальное усилие, Н	Длина рычага L, мм	Общая длина L', мм	Квадрат a, "	Вес, кг	Цена, руб
PQLLS25N	5 - 25	0,25	M9	M7	159	158	215	3/8	0,39	87851.36
PQLLS50N	10 - 50	0,5	M10	M8	274	183	250	3/8	0,57	90727.44
PQLLS100N4	20 - 100	1	M12, M14	M10	395	253	320	1/2	0,82	92557.69
PQLLS140N	30 - 140	1	M16	M12	441	318	385	1/2	0,92	98309.85
PQLLS200N4	40 - 200	2	M18	M14	503	398	470	1/2	1,67	102231.79

Ключи TiQLLS с моментом 40 - 360 Нм

Выполнены полностью из титана - легкие и прочные.

Модель	Крутящий момент, Нм	Цена деления, Нм	Размер болтов	Размер высокопрочных болтов	Максимальное усилие, Н	Длина рычага L, мм	Общая длина L', мм	Квадрат a, "	Вес, кг	Цена, руб
TiQLLS180N	40 - 180	2	M12 - M20	M10 - M16	450	400	494	1/2	1	по запросу
TiLQLLS180N	40 - 180	2	M12 - M20	M10 - M16	360	500	594	1/2	1,1	по запросу
TiEQLLS360N	80 - 360	2	M16 - M24	M12 - M20	406	887	987	3/4	2,5	по запросу
